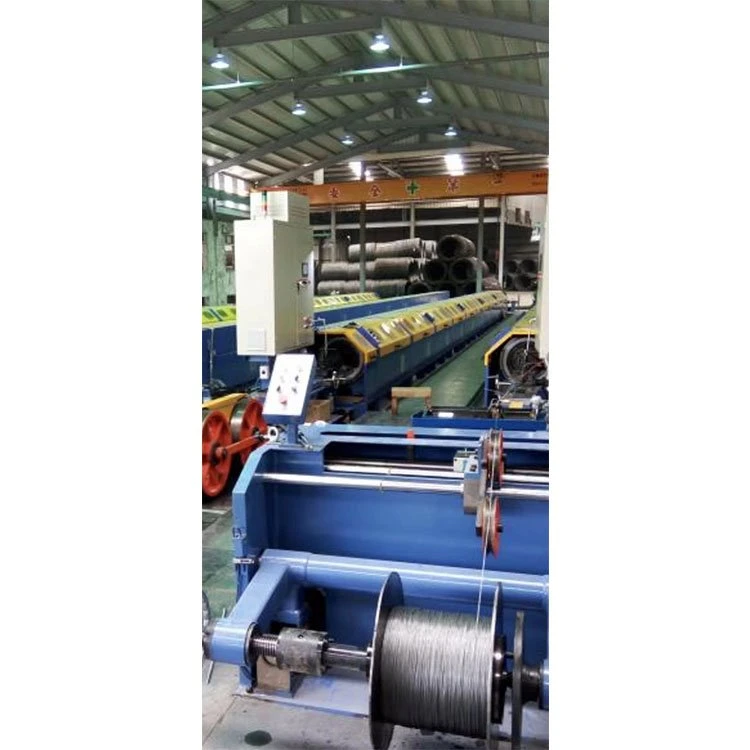

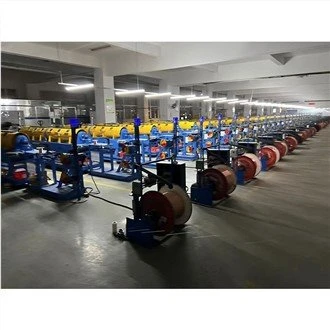

250/6 horisontell rörstrådningsmaskin

Serienumret

Namn på inköpt utrustning

Övergripande dimensioner

Modell

Antalet

Vikten av

1

Höghastighets rörvridare

Bredd 1000* höjd 1300* längd 8800

6/250

3200 kg

Utrustningens sammansättning

1, utrustningen består av Central Line, fat, formning, dragkraft, indragningsledning, elektrisk kontrolldel;

Projekt

Serienumret

Utrustningens struktur

Funktionskrav och parametrar för enheten

not

Basen detta arbete kan och ginseng Antalet

1

Trådens diameter före vridning (mm)

0,8 ~ 1,8

2

Diameter efter vridning (mm)

2,5 ~ 4

3

Vridområde (mm)

1-80

4

Utrustningens hastighet (R.P.M.)

Maximal hastighet 2000 RPM, arbetshastighet 1800 RPM, justering av utrustningshastighet kan ställas in lösenord (PLC-funktionskontroll)

5

Utrustningens driftsriktning

Mot enheten är ledningen på höger sida

6

Vrid systemets riktning

S/Ö

7

Rörgängning läge

Gängningen

8

Ståltrådens hållfasthetsklass (Mpa)

600 ~ 2800

9

Stanna när den fördesignade mätarlängden har uppnåtts

Mätmätaren antar PLC automatiskt stopp till mätmätare, mätarnoggrannhet ≤ 1,5%.

10

Utrustningen ska stanna automatiskt när den trasiga linjen detekteras i cylinderkroppens område och pressmunstycke

Utrustningen har frånkopplingsstopplarmanordning.

11

LED-belysning är installerad inuti säkerhetskåpan

För stötsäkra lampor och lyktor bör säkerhetsskydd finnas på ytan för att undvika kollision av andra föremål och ståltråd

12

sköld

Varje I-hjul motsvarar ett observationsfönster. Det synliga fönstret är tillverkat av härdat glas och säkerhetsskyddet öppnas flexibelt upp och ner med sömlöst stålrör. Maskinen kan stoppas omedelbart om den öppnas ≤150 mm. När säkerhetsskyddet är öppet och inte låst kan plattformen bara flyttas men kan inte startas normalt. Det maximala bruset är 82 dB testat på ett avstånd av 1000 mm från skyddskåpan

Lägg ut mitttråden

Matningstypen

icke-roterande

I hjul jacking system

Det finns axeltyp, lagerstöd mekanisk konstant spänningsledning.

Dämpningssystemet

Använd speciell slitstark repfjäderskruvjustering

Diameterområde för frigörande I-hjul (mm)

250 (enligt beställarens I-hjulskrav)

Inuti cylindern lägger arbetshjulet linjen

13

I hjul jacking system

Det finns axeltyp, lagerstöd mekanisk konstant spänning urladdning, spänningsfluktuationer är mindre än 3N, spänningsområde på 30 ~ 80N.

14

Dämpningssystemet

Använd speciell slitstark repfjäderskruvjustering

15

Diameterområde för frigörande I-hjul (mm)

250 (enligt beställarens I-hjulskrav)

Cylinder del

16

Antalet I-hjul i varje cylinder

6 *1 avsnitt =6

17

Typ av trådsystem på cylindern

Montera styrhjulet vid varje kurva för att passera linjen och se till att ståltråden inte glider när du lägger ut linan.

18

Innerdiameter på volframkarbidmunstycke för yttre tråddragning

Gängmunstycket är tillverkat av hårdlegerat YG8-material med en innerdiameter på 8 mm. Den fixeras med skruvdragning och lim för att säkerställa tillförlitlig fixering.

19

Tråduttag Vinkel på trådbricka

Den maximala vinkeln från trådmunstycket i mitten av blomplattan till trådmunstycket vid pipväggen får inte överstiga 30°. Den maximala vinkeln för de två brutna linjerna från den första pipans trådutlopp till trådinloppet till den sista pipans trådinlopp får inte överstiga 25°. Den maximala vinkeln för de trasiga ledningarna från trådutloppsmunstycket på den andra pipan till trådutloppet på avstickningsskivan får inte överstiga 25°. Speciallegeringsform bör installeras vid utlopp eller böjning för att säkerställa att ståltråden inte glider från legeringsformen.

20

Cylinder stöd lager

Stort lager

Varumärke NSK

21

Cylinderstöd för stor lagersmörjning

Smörjt, varje lager är installerat på lagersätet, driftstemperatur ≤75 °C

22

Bärande sätesstruktur

Duktilt järn. (QT - 400)

23

Väggtjocklek (mm)

Inte mindre än 12 mm

24

Cylindersystem dynamiskt system

Stopp och nödstopp utmärks. Normalt stopp bör stoppas efter retardation, vilket kan uppnås genom energiförbrukningsbromsning och andra metoder. Normal stoppbromstid är mindre än 20 sekunder och nödstopp bör slutföras inom 10 sekunder. Bromsbelägg byts enkelt ut efter slitage.

25

Trådfackram I-hjullås

Trådfackramen är utrustad med axellager för att stödja vertikal konstant spänningsläggning och automatisk justering som lägger ut spänningsanordningen för att säkerställa att varje ståltråd och kardel läggs ut jämnt. Justering av dämpningsspänningsskruv för höger användning. Varje trådbricka kan tillgodose produktionsbehovet för ø 250 I-hjul.

26

I hjullagerläge

Horisontella stödkablar

27

Jag hjuldämpar i trådbricka

Automatisk justering av trådspänningsanordningen, se till att varje ståltråd, tråd enhetlig linje. Jag hjular på linan, dämpar remmen installerade en fjäder, dämpande spänningsskruvjustering för höger drift.

28

Detekteringsenhet för bruten linje

Bryt linjelarm, PLC-programkontroll.

29

Parallell cylinderdesign

Pipkroppen är en yttre gängningslinje, se till att ståltråden från fatkroppens utlopp till pressmunstyckets stängningsmynning är enhetlig och att det inte finns något tvärgående böjningsfenomen, och den maximala vikvinkeln mellan utloppsmynningen på fatkroppen och trådplattans utloppsmynning får inte överstiga 25 °.

30

Värdbasen

Sektion stål + stål + betong

31

Spindel drivbox

Spindless enhet

Till formområdet
Domänen

32

Hålfördelning av trådbricka

Uppsättning med 6 hål. Varje uppsättning trådpipa är tillverkad av hårdlegerat YG6X-material med en innerdiameter på 8 mm och fixerad med lim för att säkerställa tillförlitlig fixering.

33

Apparat före deformation

Bajonettinstallationen är reserverad och anpassad enligt produktstrukturspecifikationerna

34

Stängningsvinkel för pressmunstycket

25 ° eller mindre

35

Presslinjeformhållarens struktur

Tryckfjädern justerar trycket

36

Pressning av matrisstorlek

100 * 50 * (25 + 25) L * B * H (höjd: storlek 50 efter att två delar har stängts)

Kan anpassas

37

Mögel bas mobil

Linjepressramen antar svanssvansspårstyrningsskena för att justera och röra sig flexibelt

38

Efter deformer

Anpassa enligt produktstrukturspecifikationer

Håller blyhjulet

39

dragkraft

Synkronisering av elektrisk styrning

40

Drivhjulets diameter mm

460 * 2 ¢

41

Spår/plantyp av draghjulstyp

U spår

42

Stödsystem för traktionshjul

Bärande stöd

43

Antal slitsar/slotdiameter

Artikel 8 till 9 / R3mm

44

Slot hårdhet

Draghjulsmaterial GCr15, hårdhet ≥HRC58-60o

45

Förverkligandet av vridavståndstransformation

PLC steglöst variabel hastighet

46

Mätarenheten

Ena änden av draghjulet ligger nära omkopplarmätaren

47

Elektronisk mätarmätare enhet

PLC elektronisk mätare, display på skärmen

48

Körväg

Enkla aktiva och dubbla draghjul

Stängd radlinje

49

Bandkabel

Servomotorstyrning

50

Radflyttningsläge

Kulskruvlinje, PLC-styrning backning

51

Vertikalt/horisontellt reglerhjul

Rulle har R-spår, lagerstål

52

Stöd för stängd linje

Mottagande i-hjul antar mekanisk pneumatisk topptyp

53

Upptagande spänning

Magnetisk pulverkoppling konstant spänning indragning.

54

Storlek diameter på mottagande I-hjul (mm)

Kund att tillhandahålla

Kör dynamiskt
Institutionen för system/elstyrning

55

transmission

Det finns ingen

56

Värdföraren

Motorn driver cylindern att rotera

57

Huvudmotor

Motor med variabel frekvens (11KW)

58

dragkraft

Frekvensomvandlingsmotor

59

Upptagningsmotor

Frekvensomvandlingsmotor

60

Huvudmotorns varvtalsreglering

Växelriktaren

61

Komplett maskin elektrisk styrning

PLC-programstyrning

62

visa

Pekskärm
