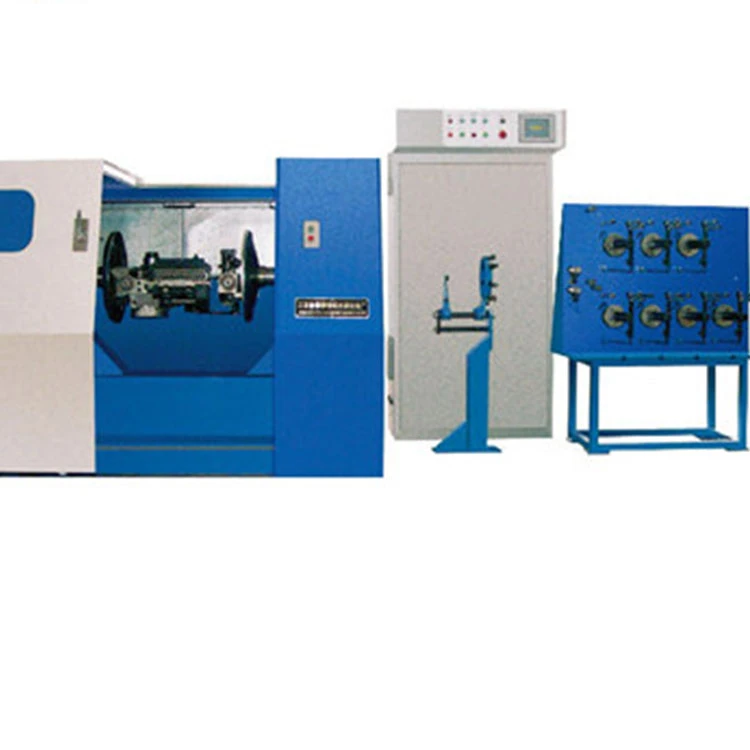

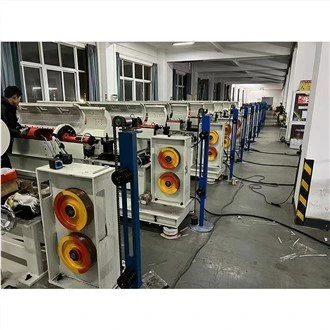

Double Twist Stranding Machine

Serienumret

Namn på köpt utrustning

Generella dimensioner

Modell

Antalet

Vikten av

1

Höghastighetsrörvridare

Bredd 1000* höjd 1300* längd 6800

6/165

2200 kg

Utrustningssammansättning

1, utrustningen består av Central Line, fat, formning, dragkraft, indragningslinje, elektrisk kontrolldel;

Projekt

Serienumret

Utrustningsstruktur

Funktionskrav och parametrar för enheten

Notera

Basen

detta

arbete

burk

och

ginseng

Numret

1

Diameter på tråden före vridning (mm)

0.1 ~ 0.30

2

Diameter efter vridning (mm)

0.3 ~ 1.5

3

Vridområde (mm)

1 ~ 50

4

Utrustningshastighet (RPM)

Maximal hastighet 3000 rpm, arbetshastighet 2800 rpm, utrustningens hastighetsjustering kan ställas in lösenord (PLC-funktionskontroll)

5

Driftriktning för utrustning

Tråden är vänd mot enheten på höger sida

6

Systemets vridriktning

S/Z

7

Träningsläge för rör

Trådningen

8

Ståltrådshållfasthetsklassintervall (Mpa)

600 ~ 2800

9

Stoppa när den förutformade meterlängden har uppnåtts

Mätmätaren använder PLC automatiskt stopp för mätare, mätarens noggrannhet Mindre än eller lika med 1,5 procent.

10

Utrustningen ska stoppa automatiskt när den brutna linjen upptäcks i området för cylinderkroppen och pressformen

Utrustningen har frånkopplingsstopplarm.

11

LED-belysning är installerad inuti säkerhetskåpan

För stötsäkra lampor och lyktor bör säkerhetsskydd tillhandahållas på ytan för att undvika kollision av andra föremål och ståltråd

12

skydda

Varje I-hjul motsvarar ett observationsfönster. Det synliga fönstret är tillverkat av härdat glas och säkerhetskåpan öppnas flexibelt upp och ner med ett sömlöst stålrör. Maskinen kan stoppas omedelbart om den öppnas Mindre än eller lika med 150 mm. När säkerhetskåpan är öppen och inte låst kan plattformen endast flyttas men kan inte startas normalt. Det maximala ljudet är 82dB testat på ett avstånd av 1000 mm från skyddshöljet

Lägg ut mitttråden

Matningstypen

ej roterande

Jag domkraftssystem

Det finns axeltyp, lagerstöd mekanisk konstant spänning linje.

Dämpningssystemet

Använd speciell slitstark repfjäderskruvjustering

Diameterintervall för släppande I-hjul (mm)

165 (enligt begärarens I-wheel-krav)

Inuti cylindern lägger arbetshjulet linan

13

Jag domkraftssystem

Det finns axeltyp, lagerstöd mekanisk konstant spänningsurladdning, spänningsfluktuation är mindre än 1N, spänningsområde 1 ~ 15N.

14

Dämpningssystemet

Använd speciell slitstark repfjäderskruvjustering

15

Diameterintervall för släppande I-hjul (mm)

165 (enligt begärarens I-wheel-krav)

Cylinderdel

16

Antalet I-hjul i varje cylinder

6 *1 avsnitt =6

17

Typ av trådsystem på cylindern

Montera styrhjulet vid varje krök för att passera linan och se till att ståltråden inte glider när linan läggs ut.

18

Innerdiameter på tungstenskarbidmunstycke för yttre tråddragning

Gängmunstycket är tillverkat av hårdlegerat YG8-material, med en innerdiameter på 5 mm. Det fixeras med skruvdragning och lim för att säkerställa tillförlitlig fixering.

19

Tråduttag Vinkel på trådbrickan

Den maximala vinkeln från trådmunstycket i mitten av blomplattan till trådmunstycket vid pipväggen får inte överstiga 30 grader. Den maximala vinkeln för de två streckade linjerna från den första pipans trådutlopp till den sista pipans trådinlopp får inte överstiga 25 grader. Den maximala vinkeln för de brutna linjerna från trådutloppsmunstycket på den andra pipan till trådutloppet på delningsskivan får inte överstiga 25 grader. Speciallegeringsmunstycken bör installeras vid utloppet eller böjas för att säkerställa att ståltråden inte glider från legeringsmatris.

20

Cylinderstödlager

Stort lager

Märke NSK

21

Cylinderstöd stora lagersmörjning

Fettsmord, varje lager är installerat på lagersätet, driftstemperatur Mindre än eller lika med 75 grader

22

Bärande sätesstruktur

Segjärn.(QT - 400)

23

Väggtjocklek (mm)

Inte mindre än 9 mm

24

Cylindersystem dynamiskt system

Stopp och nödstopp skiljer sig åt. Normalt stopp bör stoppas efter retardation, vilket kan uppnås genom energiförbrukningsbromsning och andra metoder. Normal stoppbromstid är mindre än 20 sekunder, och nödstopp bör slutföras inom 10 sekunder.Bromsbelägg byts enkelt ut efter slitage.

25

Trådbricka ram I-hjullås

Trådtrågens ram är utrustad med axellager för att stödja vertikal konstant spänningsutläggning, och automatisk justering av utläggningsspänningsanordning för att säkerställa att varje ståltråd och tråd ligger jämnt ut. Justering av dämpande spänningsskruv för högerhandsmanövrering. Varje trådbricka kan mötas produktionsbehovet för ø 165 I-hjul.

26

I hjullagerläge

Horisontell stödledning

27

Jag hjuldämpar i trådbricka

Automatisk justering av trådspänningsanordningen, se till att varje ståltråd, tråd enhetlig linje. Jag hjul på linjen, dämpning rem installerat en fjäder, dämpning spänning skruv justering för höger handdrift.

28

Enhet för detektering av trasiga linjer

Brytlinjelarm, PLC-programkontroll.

29

Parallell cylinderdesign

Cylinderkroppen är en extern gängningslinje, se till att ståltråden från utloppet av cylinderkroppen till pressformens stängningsmynning är enhetlig och att det inte finns något tvärgående böjningsfenomen och den maximala vikningsvinkeln mellan utloppsmynningen på pipkroppen och trådplattans utloppsmynning får inte överstiga 25 grader.

30

Värdbasen

Profilstål plus stål plus betong

31

Spindeldrivbox

Spindlös drivning

In i
Formen
område
Domänen

32

Hålfördelning av trådbricka

Set med 6 hål. Trådmunstycket på varje uppsättning trådbricka är tillverkat av hårdlegerat YG6X-material, gängmunstyckets innerdiameter är 5 mm, och limmet används för att säkerställa tillförlitlig fixering.

33

Fördeformationsapparat

Bajonettinstallation är reserverad och anpassad enligt produktstrukturspecifikationerna

34

Stängningsvinkel för pressformen

25 grader eller mindre

35

Presslinjeformhållarens struktur

Tryckfjädern justerar trycket

36

Pressformsstorlek

60*40*(20 plus 20) LÄNGD * bredd * höjd (höjd: storlek 40 efter att två stycken stängts)

Kan anpassas

37

Formbas mobil

Linjepressformsramen använder laxstjärtspårstyrskena för att justera och röra sig flexibelt

38

Efter deformeraren

Anpassa efter produktstrukturspecifikationer

Innehav
leda
hjul

39

dragning

Synkronisering av elektrisk styrning

40

Draghjuls diameter mm

159 * 2 ￠

41

Drivhjul typ spår/plan typ

U spår

42

Draghjulsstödsystem

Lagerstöd

43

Antal slitsar/Spårdiameter

Artikel 8 till 9 / R3mm

44

Slitshårdhet

Draghjulsmaterial GCr15, hårdhet Större än eller lika med HRC58-60o

45

Förverkligandet av vridavståndstransformation

PLC steglöst variabel hastighet

46

Mätarenheten

Ena änden av drivhjulet är nära växelmätaren

47

Elektronisk mätare

PLC elektronisk mätare, display på displayen

48

Kör väg

Enkla aktiva och dubbeldragande hjul

Stängd
rad
linje

49

Bandkabel

Servomotorstyrning

50

Radflyttningsläge

Kulskruvlinje, PLC-styrning reversering

51

Vertikalt/horisontellt reglerhjul

Rullen har R-spår, lagerstål

52

Stängd linjestöd

Mottagande i-wheel antar mekanisk pneumatisk topptyp

53

Ta upp spänningen

Häng tuo svängstångens indragningslina med konstant spänning.

54

Storlek diameter på mottagande I-hjul (mm)

Kund att tillhandahålla

Kör
dynamisk
avdelning för
systemet
/
elektricitet
kontrollera

55

överföring

Det finns inget

56

Värdföraren

Motorn driver cylindern att rotera

57

Huvudmotor

Motor med variabel frekvens (5,5KW)

58

dragning

Servomotor

59

Upptagningsmotor

Frekvensomvandlingsmotor

60

Huvudmotorns varvtalsreglering

Växelriktaren

61

Komplett maskin elstyrning

PLC-programkontroll

62

visa

Pekskärm
